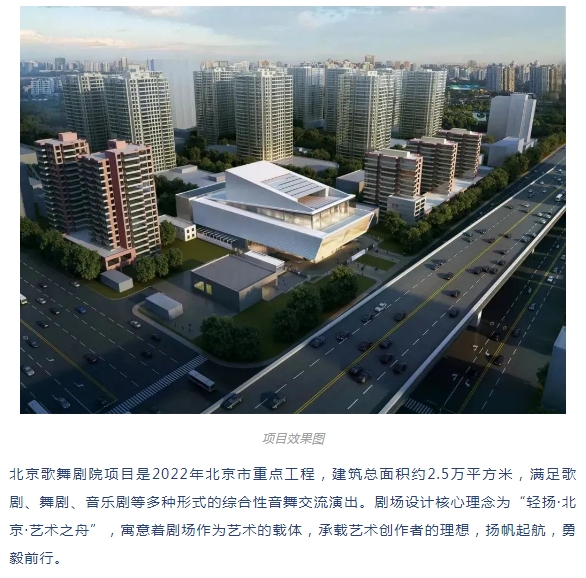

北京歌舞劇院同時也是國內距離地鐵最近的劇院之一，該項目工程地處北京市繁華區域——東三環雙井橋旁，距離劇院不到6米的便是每日不間斷運行的地鐵隧道。

　　北京歌舞劇院因演出需要對室內隔音降噪以及振動控制要求極高，沒有演出時，劇院噪聲須控制在35分貝以內，這個數值甚至比保證人類入眠的45分貝標準還要高。

　　天然矛盾如何解決，這套系統便派上了用場。

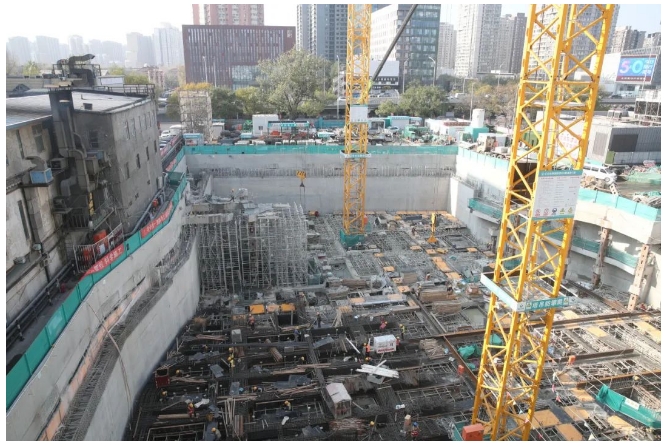

　　11月底，被譽為北京文化藝術新地標的北京演藝集團下屬北京歌舞劇院剛剛完成了一盤“大棋”的布局。站在項目基坑邊緣俯瞰，一個個約1.5米見方的黃色和灰色鋼板安裝就位，呈現出如同對弈中的圍棋棋盤。

　　這些鋼板共同組成了國內首例并聯式“振震雙控”隔振（震）支座體系。雙色鋼板之間相互咬合，又彼此分離，在基坑內呈現出交錯布局的態勢。

　　這盤大棋標志著整個項目完成了隔振降噪與減震的基礎工作。這種施工方式可謂極其繁瑣，在業主單位北京演藝集團、設計院、施工單位共同努力下實現了如同下圍棋一樣的精確“落子”，都是為了滿足劇院允許噪聲限值不高于35分貝的聲學環境控制要求。

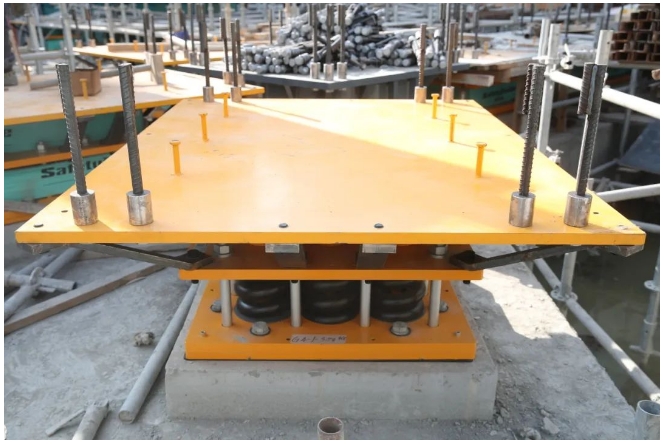

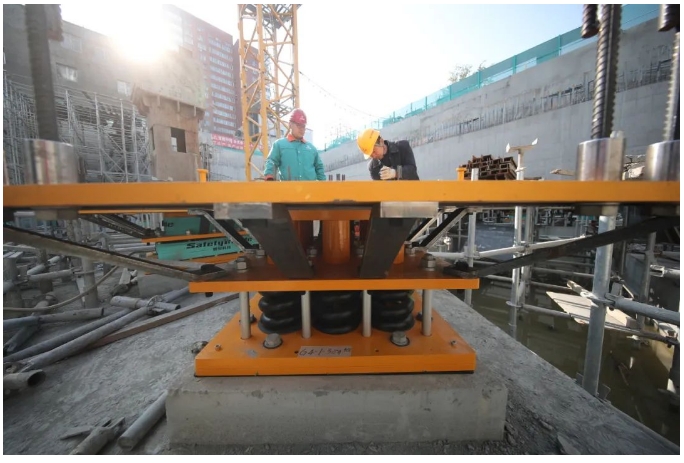

　　整套體系的核心便是黃灰相間的“棋子”，黃色的“棋子”名為滑移式彈簧隔震支座，其通過彈簧來消減地鐵、車輛、地震引起的振動；灰色的“棋子”則是如同給靴子扣上一頂帽子的靴帽橡膠支座，常態時，靴子和帽子間隔50毫米，不傳遞振動，地震時通過多層疊合橡膠來消減地震橫波帶來的擾動和破壞。

　　整個項目使用了267個隔振（震）支座，其中黃色“棋子”209個，它們按照“能者多勞”的原則，可以分別頂起120噸到540噸不等的上部結構。灰色“棋子”58個。相比很多工程減隔振（震）二者合一的設計，這里在僅有不到4000平方米的地下空間施工，加上下窄上寬、局部“懸挑+吊掛”的上部劇院結構，造成基礎受力情況異常復雜，這種隔震體系可以滿足劇院工程減隔振需求與結構抗震要求。

　　從演示動畫上可以看出，隔振（震）層中心區域的“十字梁”交叉點為灰色“棋子”，四邊為黃色“棋子”。邊緣區域特別是臨近地鐵隧道的一側，則是黃色和灰色的“棋子”交替布局，像極了圍棋中博弈的狀態。

　　整套體系被安裝在地下二層到三層之間，地下三層和四層及地下一、二層懸臂外墻與地層連接，保證整個建筑地基穩固，而隔振（震）體系之上，則屬于可以移動的區域。

　　這兩種“棋子”的造型類似三明治，兩端為連接混凝土結構的鋼板，中間區域分別使用了多層橡膠片和高強度彈簧，在緩解振動對結構的沖擊外，遇到地震時還可以給建筑結構提供最大40厘米位移的空間。建筑看似堅如磐石，實則在遇到地震時需要將地震波帶來的破壞力釋放，而這40厘米便是讓其釋放的空間。

　　為了保證40厘米的變形空間，建筑邊緣一圈還設置了獨立的結構墻體。這堵墻并非結構外墻，它與真正的結構外墻之間預留了40厘米的空間，讓整套隔震體系自成一脈，一旦遇到地震，隔振（震）體系使整個劇院通過位移減弱沖擊，實現了對建筑的最小影響。此外，部分內部貫通的電梯井在隔振（震）層以下也與結構之間預留出了40厘米的空間，讓電梯井與主體結構分離，在地震工況下隨著隔震層以上結構一并滑動，保證建筑使用安全。

　　北京演藝集團北京歌舞劇院項目負責人介紹，北京歌舞劇院采用的“并聯式振震雙控”系統，不僅對于建筑抗震，特別是對于未來劇院使用中的聲學環境發揮著至關重要的作用。因此，從前期振動數據采集、設計，到后期的生產、安裝的各個環節，集團高度重視，從設計階段就組織設計單位，通過專家論證確定了劇院噪聲控制標準，在基坑土方開挖過程中，采集現場相應地層地鐵運行時的真實數據，不斷優化完善計算模型，最終形成了現在的設計方案。組織參建各方對潛在生產企業從業績、技術實力、生產能力等各方面進行了實地詳細考察，在有效控制建設成本的同時確保設計方案順利落地實施；在建設過程中，有效串聯了各相關單位形成合力，對支座安裝質量進行了重點控制，力求打造出一個高品質的演出劇院。

　　下一步該項目將進入主體結構施工階段，配合結構施工的管道封閉、裝飾裝修、氣密性處理等多種手段也將陸續實施，最終通過組合隔音隔震降噪處理，實現劇院使用中達到低于35分貝的要求。
